在泰凌Wiki网站上提供了多种应用场景的软件SDK，供客户选择使用。本系列的几篇文章主要讲述”Bluetooth LE Single Connection”，此SDK是单连接应用的SDK，所谓的单连接就是蓝牙芯片做从机跟主机(一般是手机)建立点对点连接，或者蓝牙芯片做主机跟其他的从机建立点对点连接的应用场景。

本篇文章详细讲述此SDK中的B85m_ble_sample例程的使用及注意事项，以便客户尽快熟悉起来，加快项目开发进度

一、ble_sample例程说明

单连接SDK中B85m_ble_sample适用825x芯片和827x芯片，所以编译选项中又分为了825x_ble_sample和827x_ble_sample（下文统称ble_sample）。

ble_sample例程是简单的slave demo，具有广播和连接功能。在BLE服务有HID服务，连接后可以枚举为HID设备，可以控制音量和输入数字等功能。

二、开发板选择

以TLSR8258芯片为例子，常用的有两种开发板，一种是TLSR8258 Development Board（型号C1T139A30_V1.2），如下图所示：

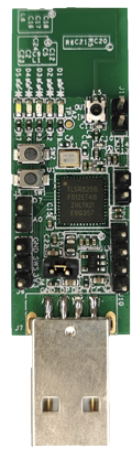

另一种是TLSR8258 Dongle板（型号C1T139A3_V2.0A），如下图所示：

同样，TLSR8278芯片也有上述两种类型的开发板，此处不再赘述。

三、使用演示

1、代码中默认使能了电流测试（禁止了按键等操作），先禁止电流测试。在ble_sample/app_config.h文件中，修改后如下：

#define TEST_CONN_CURRENT_ENABLE       0

2、根据使用的开发板类型，代码中使能的宏定义不同，在ble_sample/app_config.h文件中，修改的宏定义如下：

• 使用TLSR8258 Development Board

#define BOARD_SELECT       BOARD_825X_EVK_C1T139A30

此时默认使能了UI_KEYBOARD_ENABLE宏，即使用2行2列的按键矩阵，对应开发板的SW2 ~ SW5这4个按键。

• 使用TLSR8258 Dongle

#define BOARD_SELECT        BOARD_825X_DONGLE_C1T139A3

此时默认使能了UI_BUTTON_ENABLE宏，即使用2个按键，对应TLSR8258 Dongle的SW1和SW2按键。

3、clean工程，然后rebuild编译，并把生成的固件download到开发板中，重新上电或者reset一次。

4、在手机–>设置–>蓝牙 页面，扫描到“VHID”，点击建立连接并选择配对。

5、点击开发板上的按键，手机上会有对应的显示。

在TLSR8258 Development Board上：

• 按SW2按键，手机的音量增加；
• 按SW4按键，手机的音量减小；
• 按SW3按键，在手机的文字输入页面，输入文字“1”；
• 按SW5按键，在手机的文字输入页面，输入文字“2”；

在TLSR8258 Dongle Board上：

• 按SW1按键，手机的音量增加；
• 按SW2按键，手机的音量减小；

*注意：ble_sample例程是HID设备，不需要在手机app中使用。如果使用手机app连接，是看不到上面的按键的效果。

四、电流测试

ble_sample例程默认是开启了电流测试功能，禁止了按键和LED的显示。

#define TEST_CONN_CURRENT_ENABLE        1

如果开发者需要测试各种广播间隔或者连接间隔的低功耗的数据，主要修改的参数有如下几个：

1、发射功率

发射功率越大，RF发射时的瞬时电流就越高。宏定义如下：

#define   MY_RF_POWER_INDEX        RF_POWER_P0dBm

2、广播间隔

广播间隔越小，RF发送数据就越频繁，功耗就越高。宏定义如下：

#define         MY_ADV_INTERVAL_MIN              ADV_INTERVAL_1S

#define         MY_ADV_INTERVAL_MAX             ADV_INTERVAL_1S

最大值和最小值最好设置一样，或者相差5ms。如果设置的最大值远大于最小值，SDK中默认选择使用最大值。

3、广播channel

广播channel总共有3个，当选择3个channel时，每次广播都会在3个channel各发送一次。宏定义如下：

#define     MY_APP_ADV_CHANNEL         BLT_ENABLE_ADV_ALL

4、广播内容

广播数据和扫描回复数据，设置的数据长度越大（最大31bytes），每次广播发送的耗时就越久，功耗也就越高。tbl_advData[ ]数组是广播内容数据；tbl_scanRsp[ ]数组是扫描回复数据。

5、连接间隔

建立连接后，从机可以主动更改连接参数，使用的API函数是：

bls_l2cap_requestConnParamUpdate()；

具体的函数说明，请在handbook的文档中搜索。

设置好上述几点之后，就可以重新编译ble_sample例程，下载到开发板中，使用电流分析仪等设备做功耗测试。

*注意：测试功耗时，TLSR8258 Development Board开发板上的J29和J35跳线帽需要拔掉。TLSR8258 Dongle Board开发板上的J8跳线帽需要拔掉。

五、低功耗注意点

1、ble_sample例程默认使能了低功耗功能，宏定义为：

#define BLE_APP_PM_ENABLE                    1

#define PM_DEEPSLEEP_RETENTION_ENABLE     1

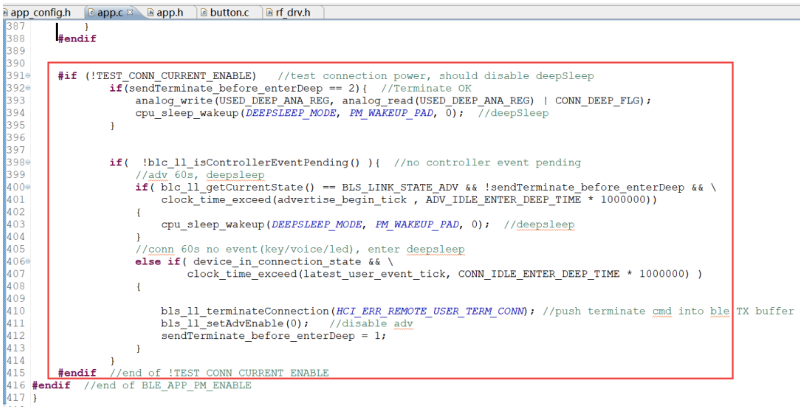

2、ble_sample例程，广播超过60s会自动进入深睡眠（deepsleep模式）而停止广播。建立连接，60s内无按键事件，会断开连接并进入deepsleep模式。代码如下图所示，在blt_pm_proc()中，开发者可以根据需要做修改。
